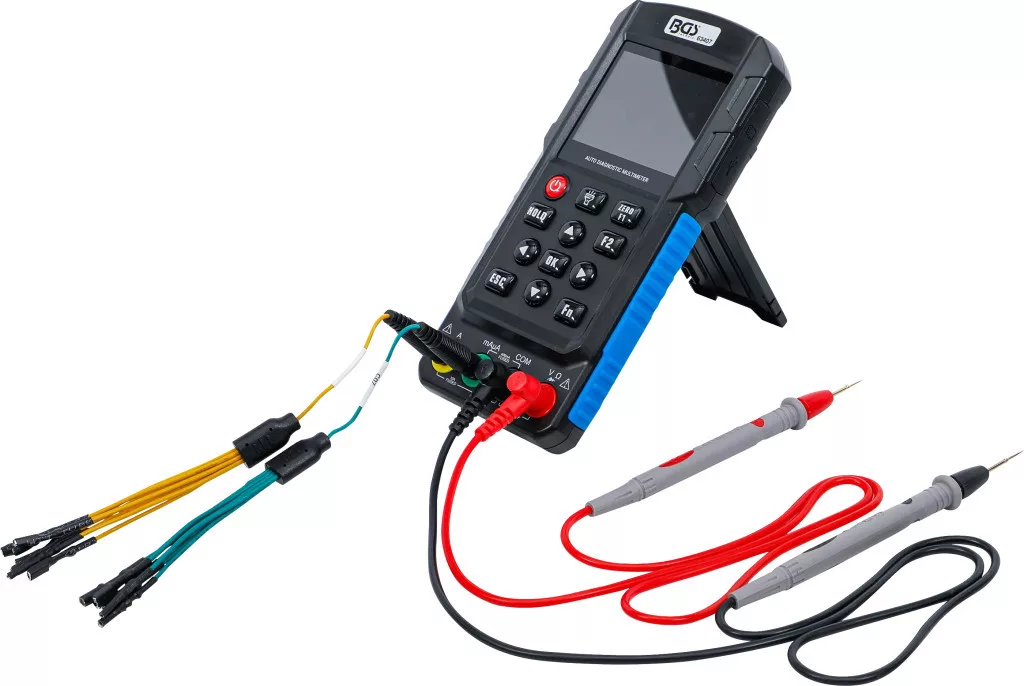

BGS technic Autódiagnosztikai multiméter oszcilloszkóppal és jelgenerátorral, 500 kHz (BGS 63407)

Autódiagnosztikai multiméter járművillamossági hibakereséshez, amely egy készülékben egyesíti a digitális multiméter, az oszcilloszkóp és a jelgenerátor funkcióit. Alkalmas feszültség-, áram-, ellenállás- és frekvenciamérésre, valamint indító- és töltőrendszerek, injektorok, relék és különböző járműérzékelők jeleinek vizsgálatára. Az oszcilloszkóp funkcióval többek között gyújtás-, vezérműtengely-, főtengely-, kerékfordulatszám- és lambdaszonda-jelek, továbbá CAN-Bus és K-Line kommunikáció is megjeleníthető.

Miért érdemes ezt a modellt választania?
3 funkció egy műszerben: digitális multiméter, oszcilloszkóp és jelgenerátor egyetlen autódiagnosztikai készülékben.
Járművillamossági hibakereséshez: nemcsak alapmérésre, hanem indító-, töltő-, befecskendező- és vezérlőjelek vizsgálatára is használható.
500 kHz sávszélesség: gyorsan változó elektromos jelek megjelenítésére is alkalmas.
Élő jelalakok vizsgálata: gyújtás-, vezérműtengely-, főtengely-, ABS kerékfordulatszám- és oxigénszenzor-jelek ellenőrizhetők.
CAN-Bus és K-Line jelek megjelenítése: a jármű kommunikációs rendszerének vizsgálatát is támogatja.
Injektor- és reléteszt: az injektor vagy relé vezérelhető, miközben a jel valós időben ellenőrizhető.
Beépített jelgenerátor: négyszög- és szinuszjel előállítására is használható érzékelő- és vezérlőáramkörök tesztelésénél.
Nagy háttérvilágított LCD: 240 × 320 pixeles kijelzőn a mérési értékek és jelalakok is jól követhetők.
Frissíthető készülék: a gyártó update-képes kialakítást ad meg.

Főbb műszaki adatok
Terméktípus: autódiagnosztikai multiméter
Funkciók: digitális multiméter, oszcilloszkóp, jelgenerátor
Mérhető feszültség: DC és AC
Maximális bemeneti feszültség: 1000 Vpp
Oszcilloszkóp sávszélessége: 500 kHz
Bemeneti impedancia 160 V alatt: 2–3 MΩ
Bemeneti impedancia 160 V felett: 10 MΩ
Árammérés: DC és AC
Árammérési tartomány: 0–200 mA
Nagyáramú mérési tartomány: 200 mA–20 A
Folyamatos nagyáramú mérés: max. 10 A
Rövid idejű mérés: max. 20 A
Ellenállásmérés: igen
Frekvenciamérés: igen
Maximális üzemi hőmérséklet: 40 °C
Kijelző: háttérvilágított LCD
Kijelző felbontása: 240 × 320 pixel
Frissíthető: igen
Csomagméret: 267 × 220 × 100 mm
Bruttó tömeg: 1,58 kg
EAN: 4048769089016

Diagnosztikai funkciók
Indító- és töltőrendszer vizsgálata
Injektor vezérlése és valós idejű jelvizsgálata
Reléteszt
Feszültség- és árammérés
Ellenállás- és hőmérsékletérzékelő-vizsgálat
Frekvenciamérés
Gyújtásjel megjelenítése
Vezérműtengely-jel megjelenítése
Főtengely-jel megjelenítése
Kerékfordulatszám-érzékelő jelének megjelenítése
Oxigén-/lambdaszonda-jel vizsgálata
CAN-Bus adatok megjelenítése
K-Line adatok megjelenítése

Jelgenerátor
K-Line négyszögjel: 5 V
Támogatott baud rate: 1200 / 2400 / 4800 / 9600 / 10400 / 19200 / 38400 / 57600 / 115200
Szinuszjel kimenet: 0–4,5 V csúcs–völgy érték
Jelfrekvencia: 1 Hz–10 kHz
Kitöltési tényező: 10–90%

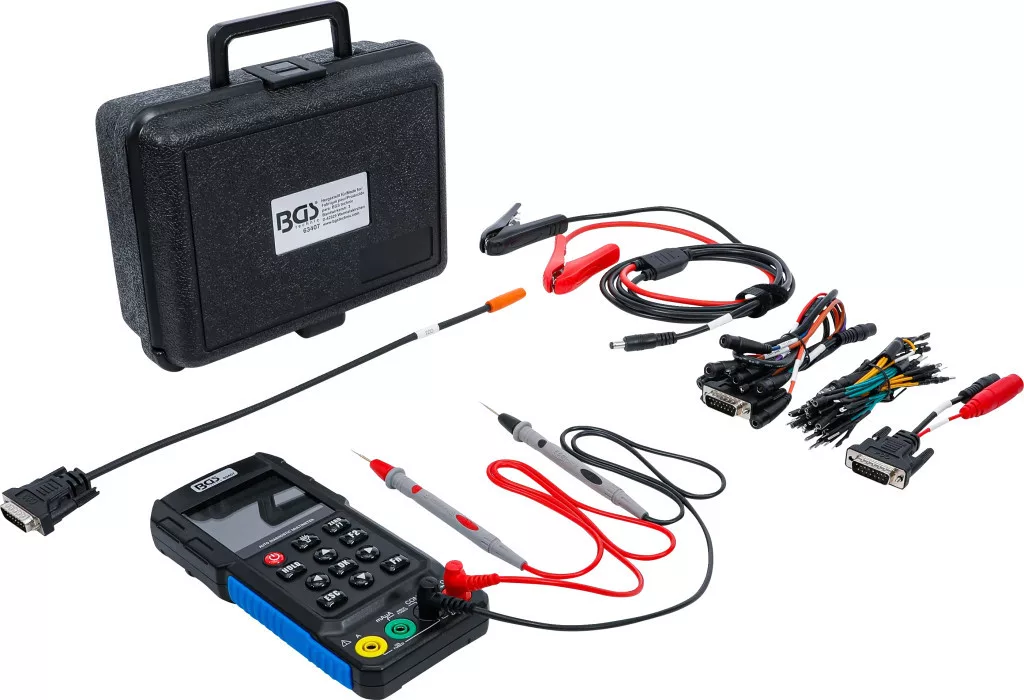

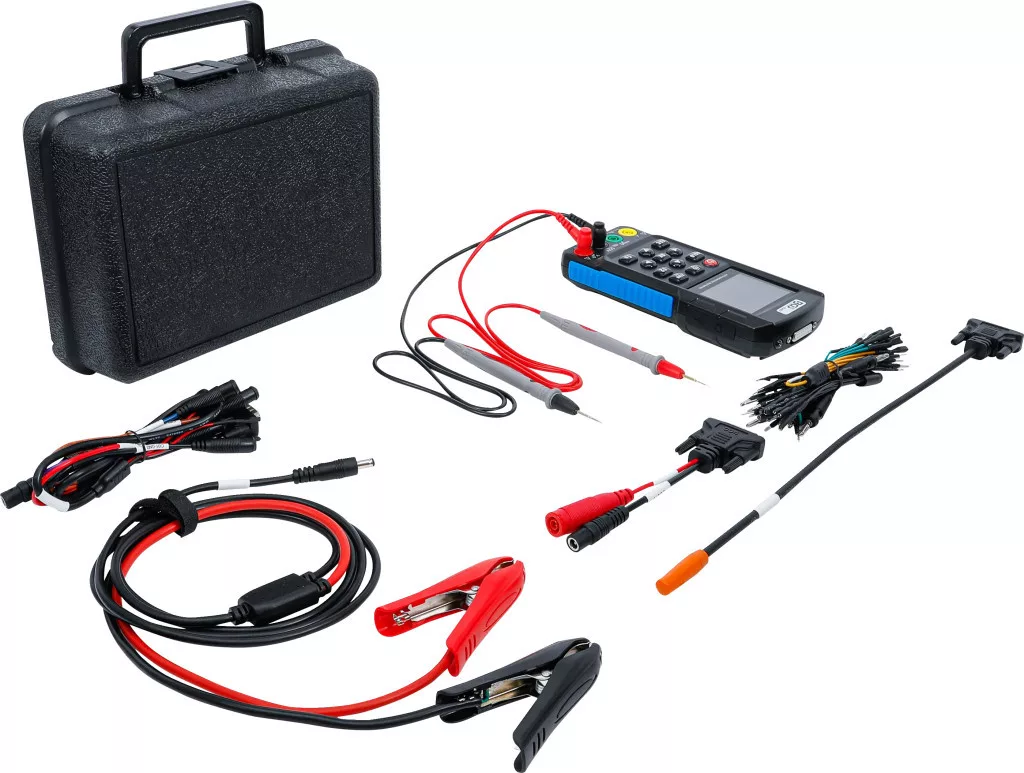

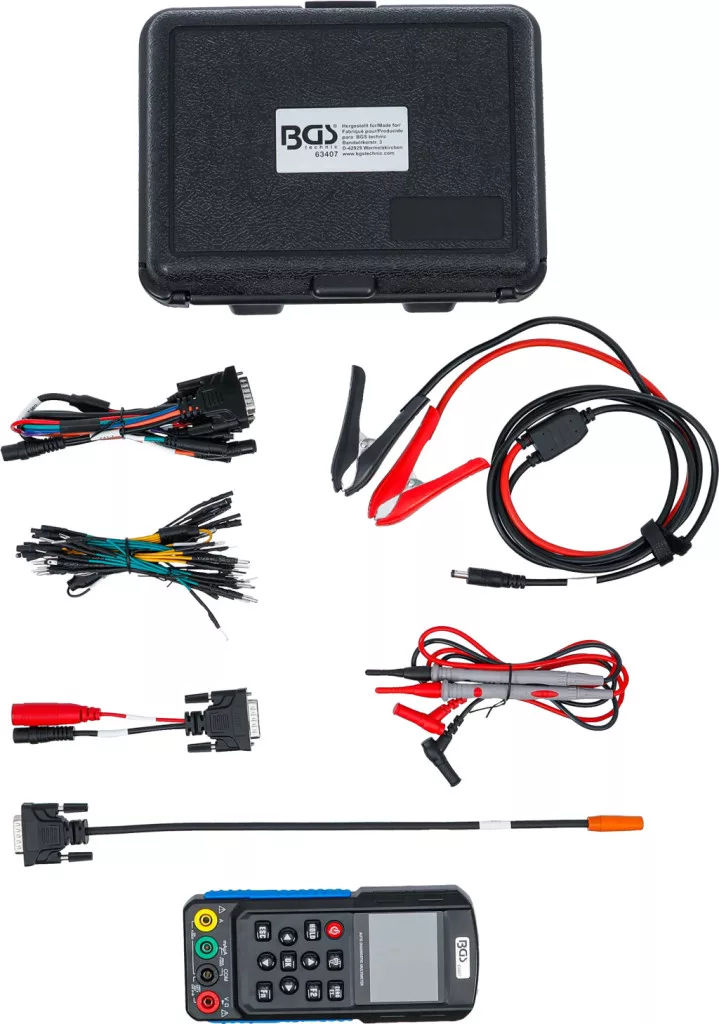

Készlet tartalma
1 db autódiagnosztikai multiméter
1 db C01 adapterkábel akkumulátorcsatlakozással, injektor- és reléteszt kimenettel, K-Line és CAN+/CAN− jelvezetékkel, szinusz- és négyszögjel kimenettel
1 db C03 adapterkábel nagyobb feszültségű vezetékjelek érzékeléséhez
1 db C04 adapterkábel akkumulátorcsipeszes DC csatlakozáshoz
