BGS technic Csapágylehúzó készlet golyóscsapágyakhoz, gömbfejes, 23 részes, 30–130 mm, kofferben (BGS 74717)

Golyóscsapágyak tengelyről történő lehúzásához használható ez a gömbfejes csapágylehúzó készlet, amikor a hagyományos lehúzó karmainak nincs hozzáférése a csapágy mögé. A cserélhető gömbfejek a belső és külső csapágygyűrű közé illeszkednek, így a lehúzó közvetlenül a csapágy belsejében kapaszkodik meg. A két lehúzóhíd, a hatféle fejméret és a karhosszabbítók eltérő méretű, nehezen hozzáférhető csapágyak kiszerelését teszik lehetővé.

Miért érdemes ezt a modellt választania?

Megfogás a csapágygyűrűk között: olyan szerelési helyzetekben is használható, ahol külső karmokkal nem lehet a csapágy mögé nyúlni.
Hatféle gömbfej, páronként: az 5–12,5 mm-es fejekkel a megfogás a csapágy belső kialakításához igazítható.

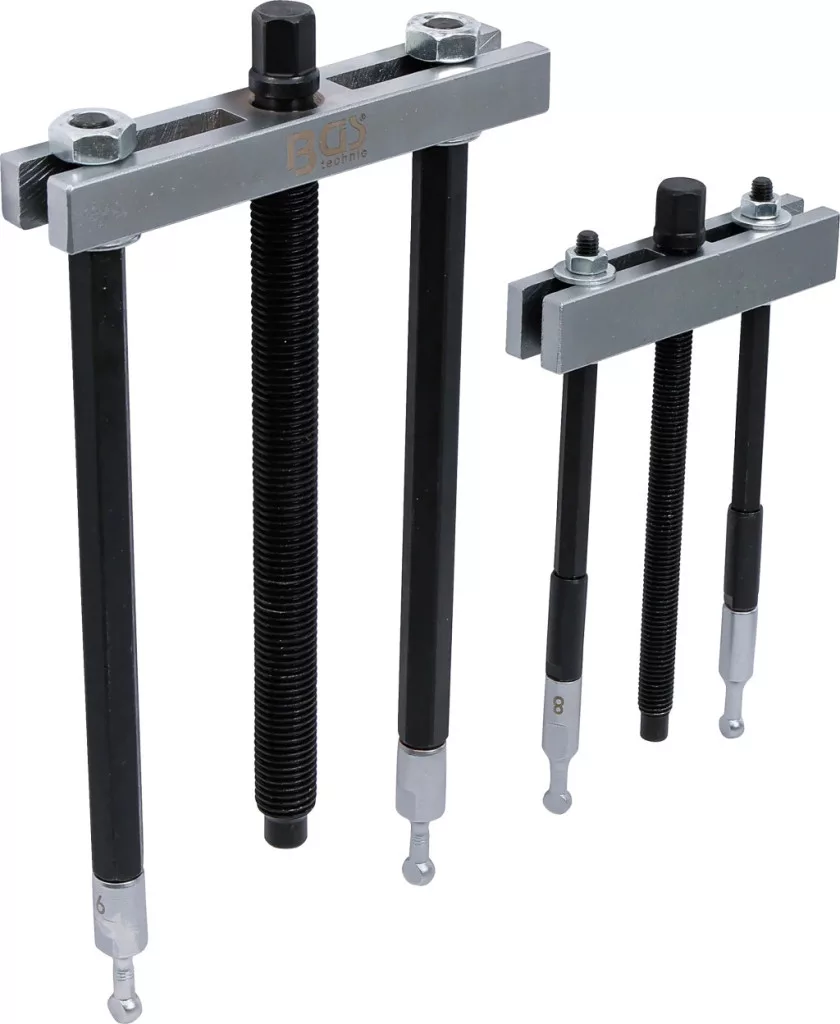

Két lehúzóméret: a kisebb híd 30–95 mm, a nagyobb 40–130 mm lehúzási szélességet biztosít; a maximális munkamélység 185, illetve 160 mm.
Menetes orsóval szabályozható lehúzás: az orsó fokozatos forgatásával ellenőrizhető a csapágy elmozdulása, a karhosszabbítók pedig mélyebben elhelyezett csapágyaknál segítenek.

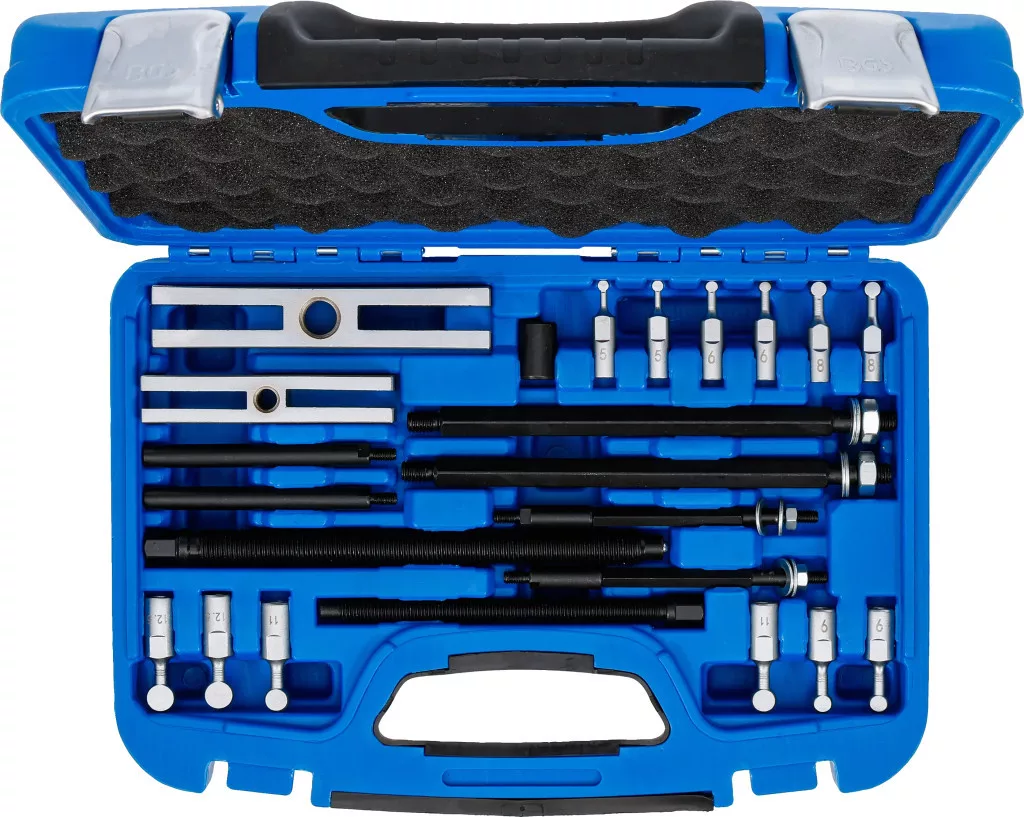

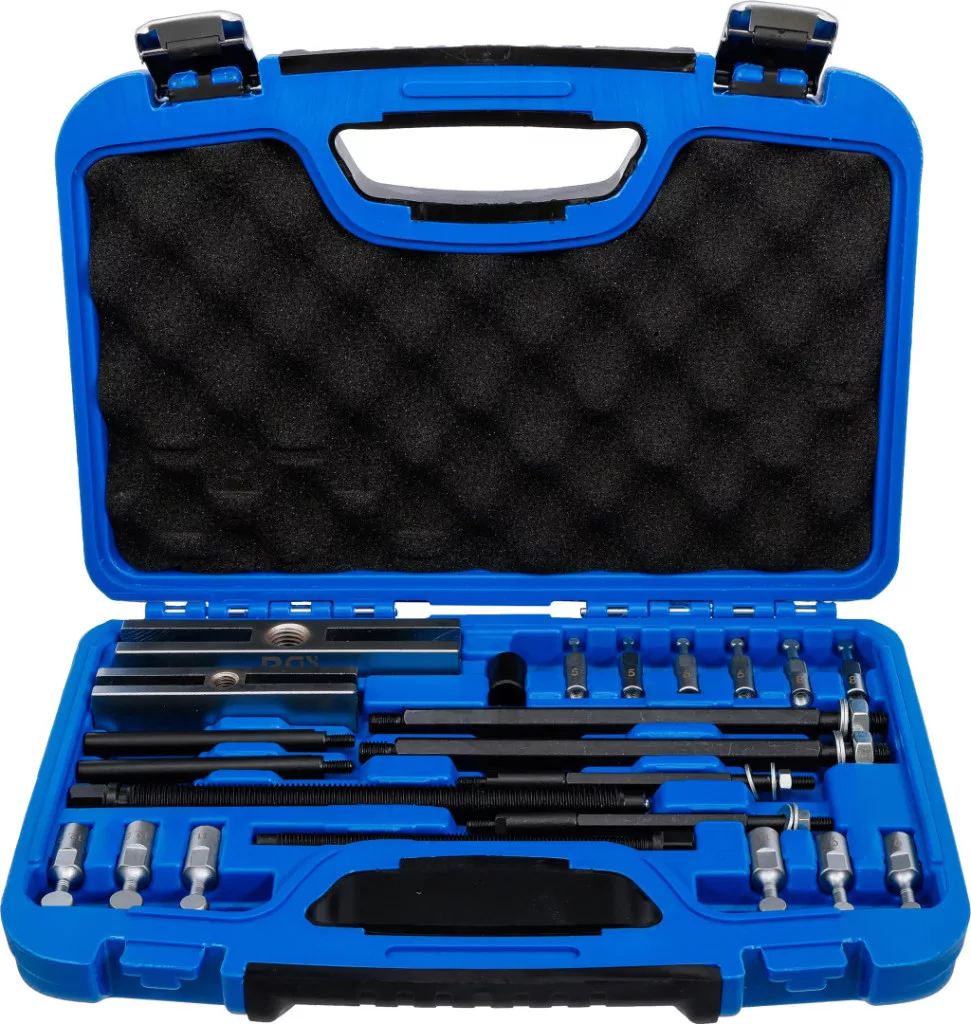

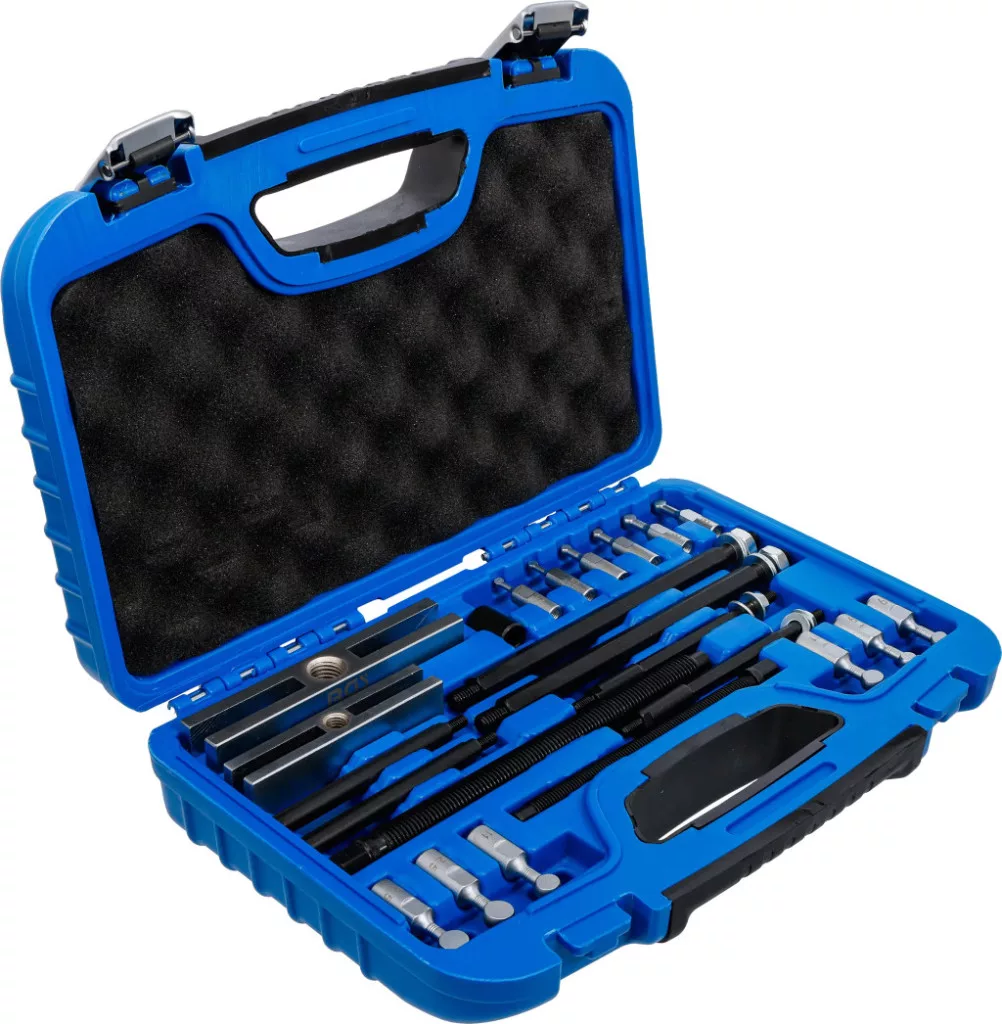

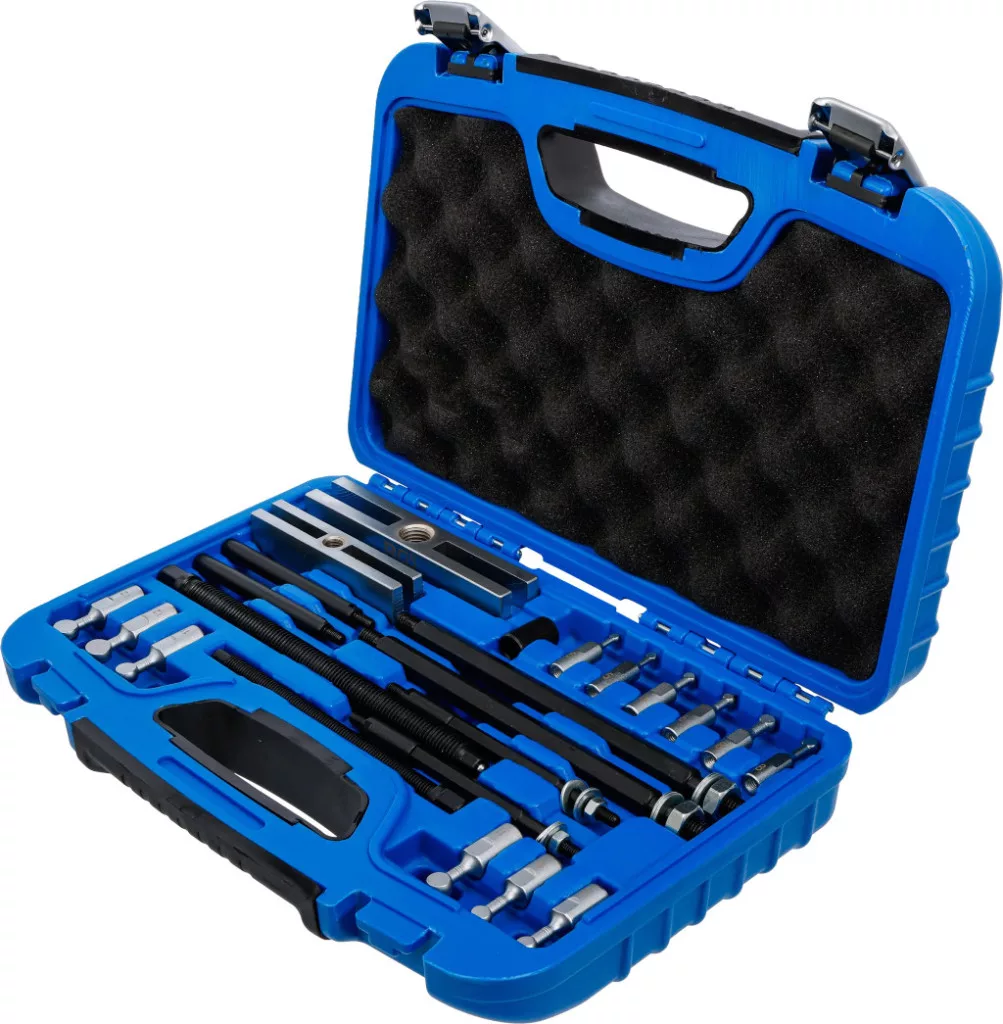

Készlet tartalma

• 1 db nagy lehúzóhíd: 140 mm hosszú, 10 mm résnyílással, M16 × 2 belső menettel

• 1 db kis lehúzóhíd: 105 mm hosszú, 7,5 mm résnyílással, M10 × 1,5 belső menettel

• 6 db gömbfej a kis hídhoz: 2–2 db 5, 6 és 8 mm; M6 × 1 belső menet

• 6 db gömbfej a nagy hídhoz: 2–2 db 9, 11 és 12,5 mm; M10 × 1,5 belső menet

• 2 db lehúzókar a nagy hídhoz: 204 mm, M10 × 1,5 menet

• 2 db lehúzókar a kis hídhoz: 138 mm, M6 × 1 menet

• 2 db karhosszabbító: 106 mm, M6 × 1 menet

• 1 db orsó a nagy hídhoz: 216 mm, M16 × 2 külső menet

• 1 db orsó a kis hídhoz: 161 mm, M10 × 1,5 külső menet

• 1 db nyomóelem

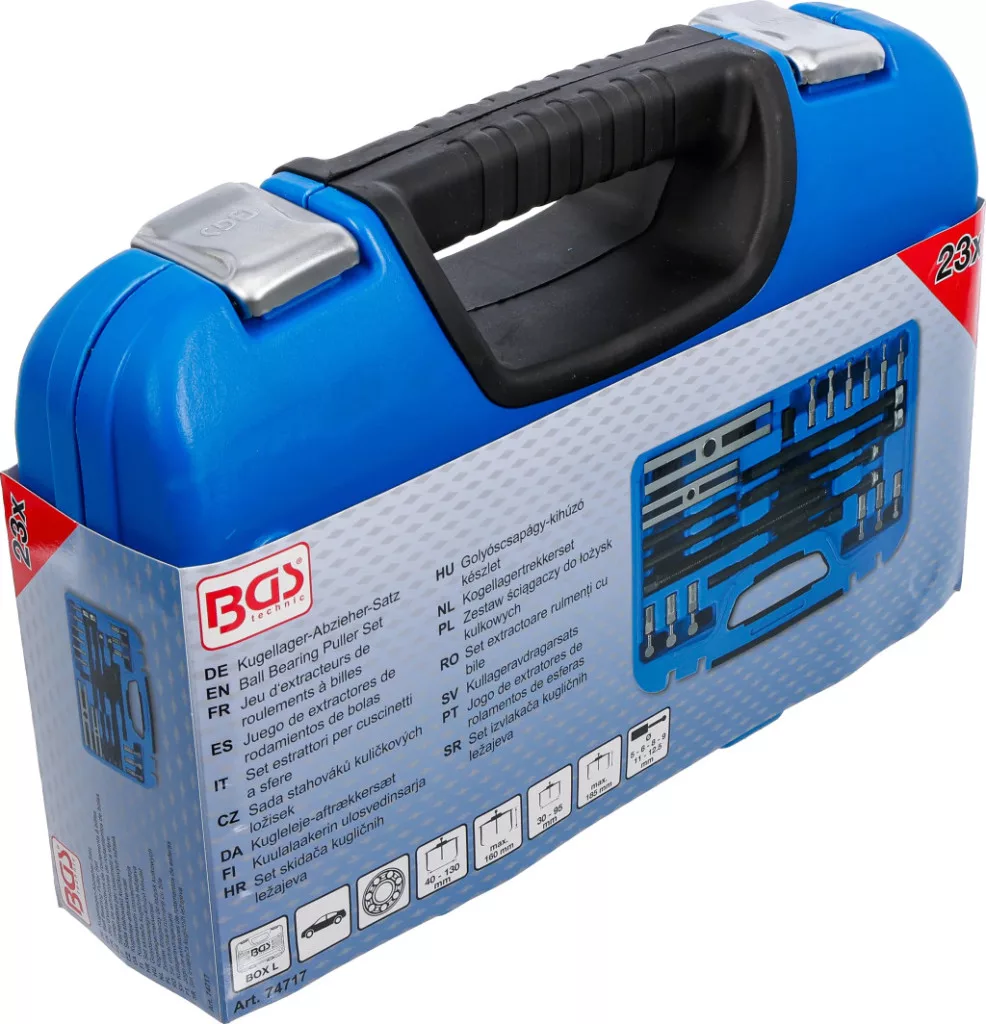

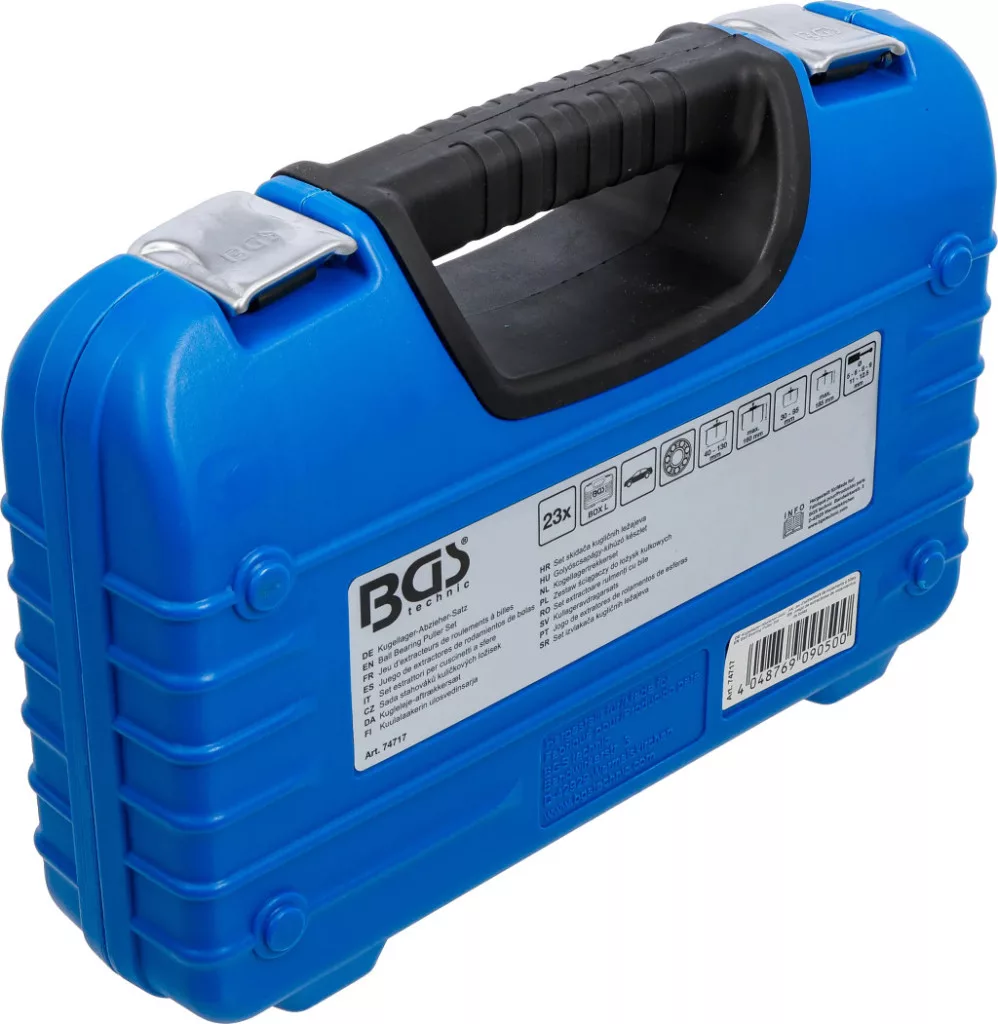

• Műanyag tárolókoffer

Fontos használati tudnivaló

A gömbfejek behelyezéséhez a csapágykosarat meg kell bontani, a golyókat pedig el kell mozdítani: ez a kiszerelési módszer roncsolja a csapágykosarat. A megfelelő fejpárt behelyezés után 90°-kal elfordítva kell rögzíteni. Az orsómenetet használat előtt tisztítsa és olajozza meg. Ütvecsavarozóval nem hajtható.

Főbb műszaki adatok

• Készlet: 23 részes

• Kis híd: 30–95 mm lehúzási szélesség, legfeljebb 185 mm mélység

• Nagy híd: 40–130 mm lehúzási szélesség, legfeljebb 160 mm mélység

• Gömbfejméretek: 5; 6; 8; 9; 11; 12,5 mm

• Orsók kulcsnyílása: 12 és 13 mm

• Anyag: speciális acél

• Felület: krómozott, polírozott fejekkel
