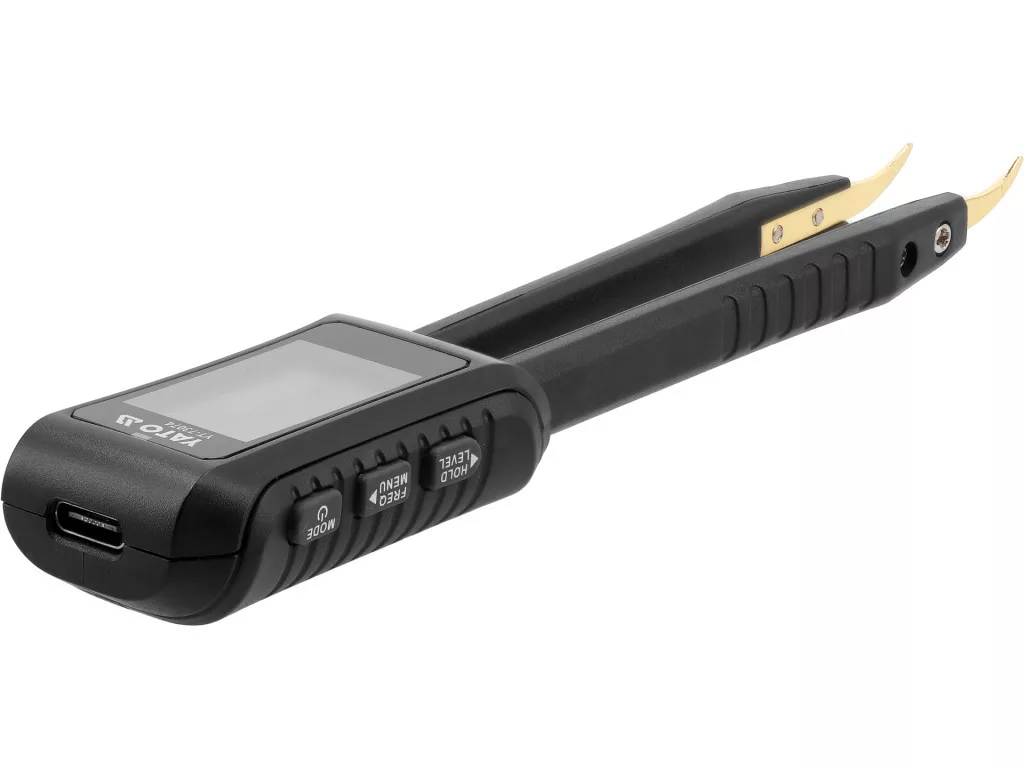

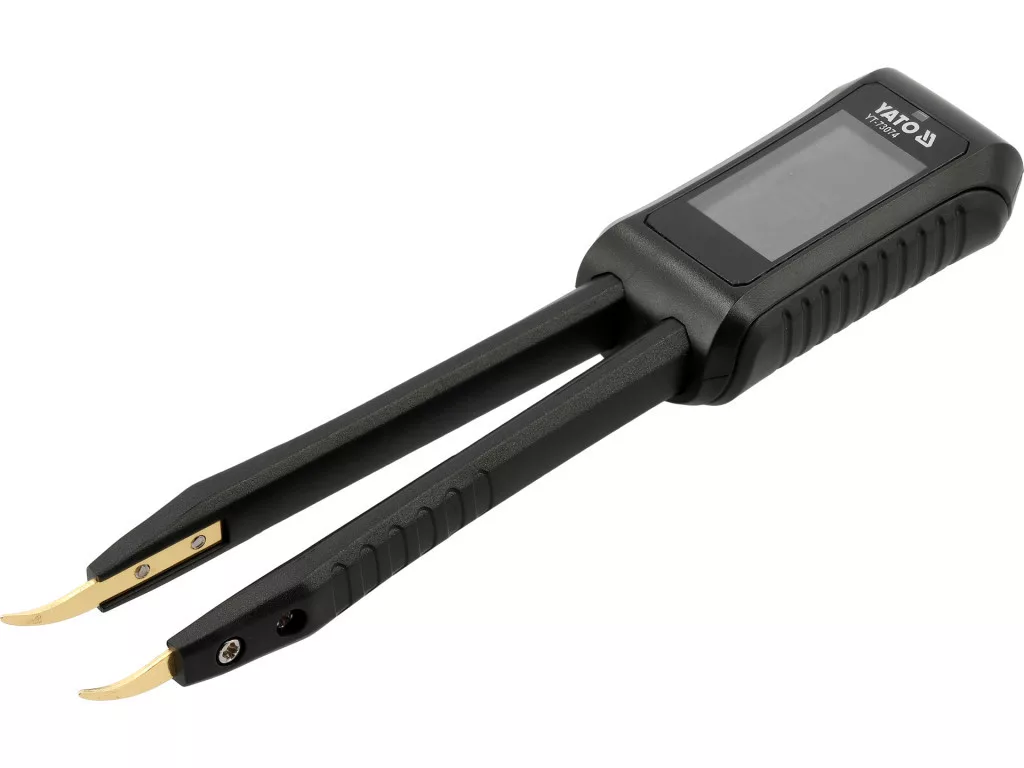

YATO LCR mérőcsipesz OLED kijelzővel, SMD alkatrészteszter, ESR-, kapacitás- és induktivitásméréssel (YT-73074)

LCR mérőcsipesz SMD és furatszerelt elektronikai alkatrészek gyors ellenőrzéséhez, szervizelési, javítási és elektronikai hibakeresési munkákhoz. A csipesz kialakítás lehetővé teszi ellenállások, kondenzátorok és tekercsek mérését akár a panelből való kiforrasztás nélkül is. Az OLED kijelző, az automatikus alkatrészfelismerés és az automatikus méréshatár-váltás gyors és áttekinthető diagnosztikát biztosít.

Miért érdemes ezt a modellt választania?
LCR mérés egy eszközben: ellenállás, kapacitás és induktivitás mérésére használható.
SMD alkatrészekhez: csipeszes kialakítása különösen praktikus apró felületszerelt alkatrészek vizsgálatánál.
Áramkörön belüli ellenőrzés: számos alkatrész paramétere kiforrasztás nélkül is gyorsan megvizsgálható.
Automatikus alkatrészfelismerés: a műszer automatikusan felismeri az alkatrész típusát és kiválasztja a megfelelő mérési módot.
10 mΩ–10 MΩ ellenállásmérés: kis és nagy ellenállásértékek vizsgálatára egyaránt alkalmas.
1 pF–20 mF kapacitásmérés: kerámia-, fólia- és elektrolitkondenzátorok széles tartományban ellenőrizhetők.
10 µH–60 H induktivitásmérés: tekercsek és induktív alkatrészek mérésére használható.
ESR mérés: kondenzátorok soros veszteségi ellenállásának vizsgálatával segíti a hibás alkatrészek felismerését.
Disszipációs tényező mérése: kondenzátorok energiaveszteségének ellenőrzésére.
Q-tényező mérés: tekercsek minőségi tényezőjének vizsgálatára.
Három mérési frekvencia: 100 Hz, 1 kHz és 10 kHz választható az alkatrész és a mérési feladat szerint.

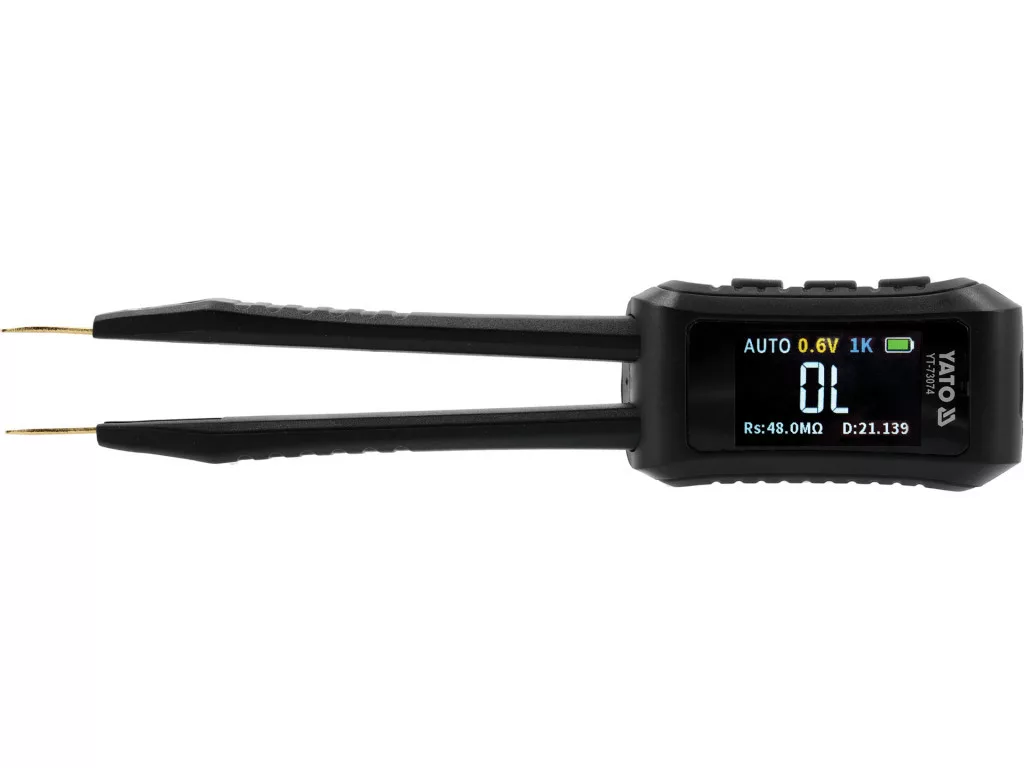

OLED kijelző: jól olvasható eredményeket biztosít, állítható fényerővel és képernyőirányítással.
Data Hold funkció: az aktuális mérési eredmény rögzíthető a kijelzőn.
USB-C töltés: a beépített Li-Po akkumulátor szabványos USB-C csatlakozón keresztül tölthető.

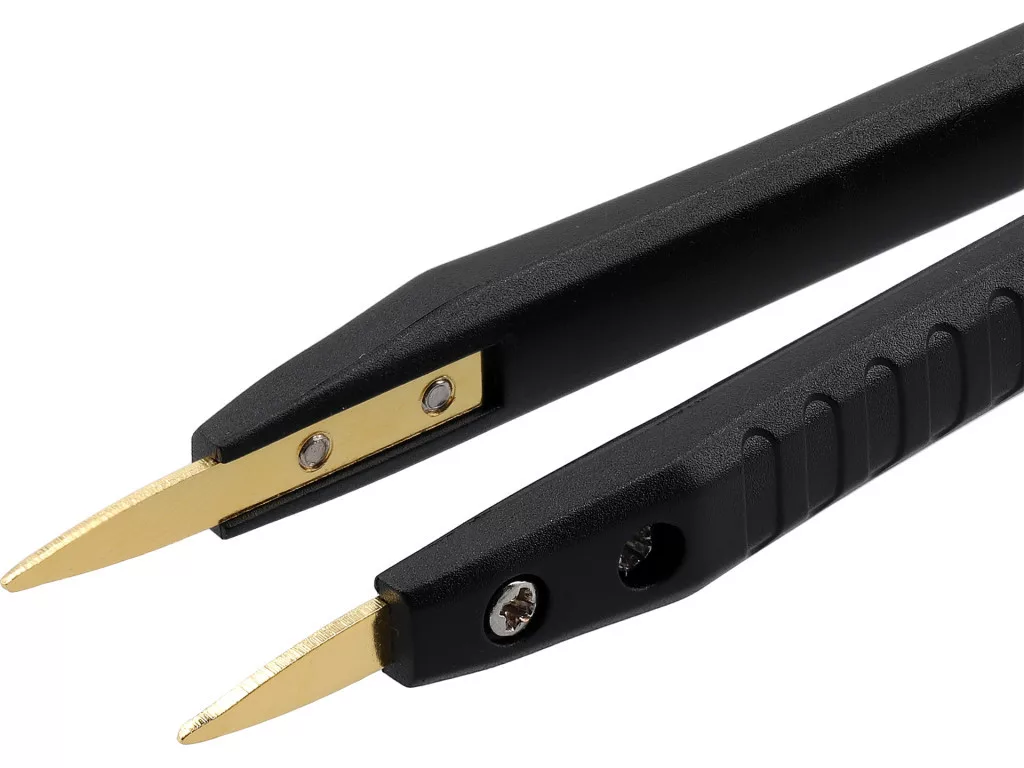

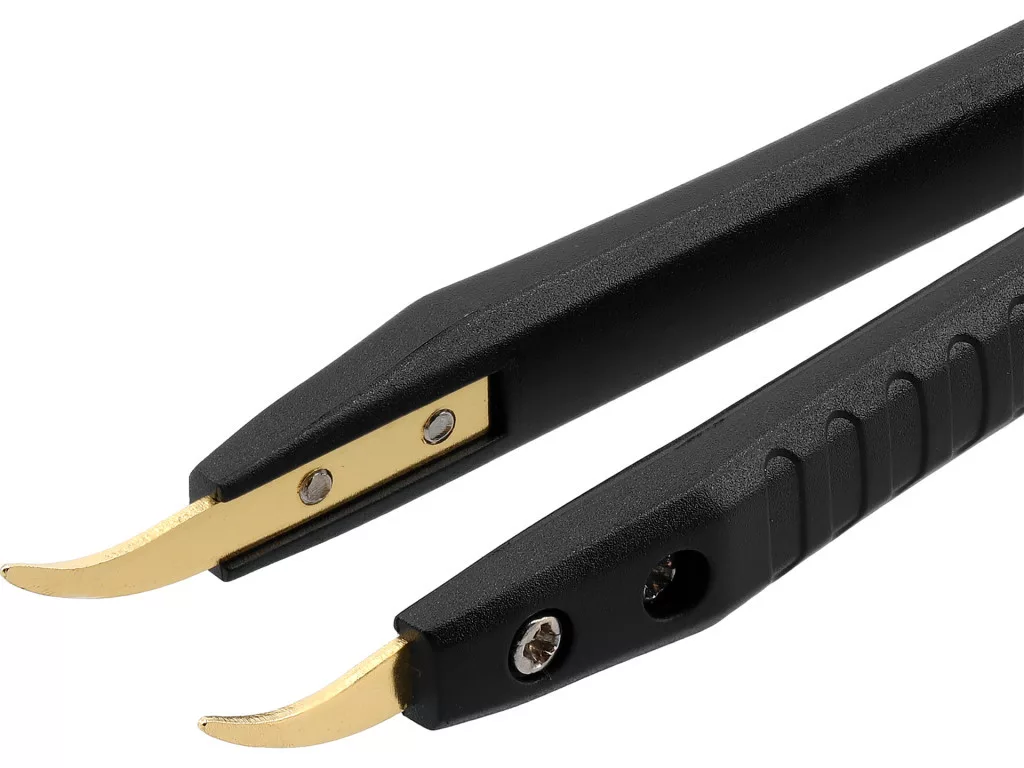

Kétféle csipeszvég: egyenes és hajlított mérőhegyek segítik a különböző alkatrészek elérését.

Főbb műszaki adatok
Terméktípus: LCR mérőcsipesz, elektronikai alkatrészteszter
Ellenállásmérés: 10 mΩ–10 MΩ
Kapacitásmérés: 1 pF–20 mF
Induktivitásmérés: 10 µH–60 H
Diódateszt: igen, max. 0,6 V
ESR mérés: igen
Disszipációs tényező mérése: igen
Q-tényező mérése: igen
Mérési frekvenciák: 100 Hz / 1 kHz / 10 kHz
Mérőfeszültség: 0,3 V / 0,6 V
Automatikus méréshatár-váltás: igen
Automatikus alkatrészfelismerés: igen
Kézi alkatrészválasztás: igen
Data Hold: igen
Kijelző: OLED
Kijelzési tartomány: 9999
Mintavétel: 1 mérés/s
Kijelző tájolása: bal / jobb
Fényerő-szabályozás: 10–100%
Hangerő-szabályozás: 0–100%
Mérési kategória: CAT II
Védettség: IP20
Akkumulátor: Li-Po, 3,7 V, 500 mAh
Töltés: USB-C
Automatikus kikapcsolás: 5–120 perc vagy kikapcsolható
Ház anyaga: ABS
Méretek: 146 × 30 × 18 mm
Tömeg: 37 g
Üzemi hőmérséklet: 5–35 °C
Tárolási hőmérséklet: –10–+50 °C

Készlet tartalma
1 db LCR mérőcsipesz
1 pár egyenes csipeszvég
1 pár hajlított csipeszvég
1 db USB-C–USB-A kábel

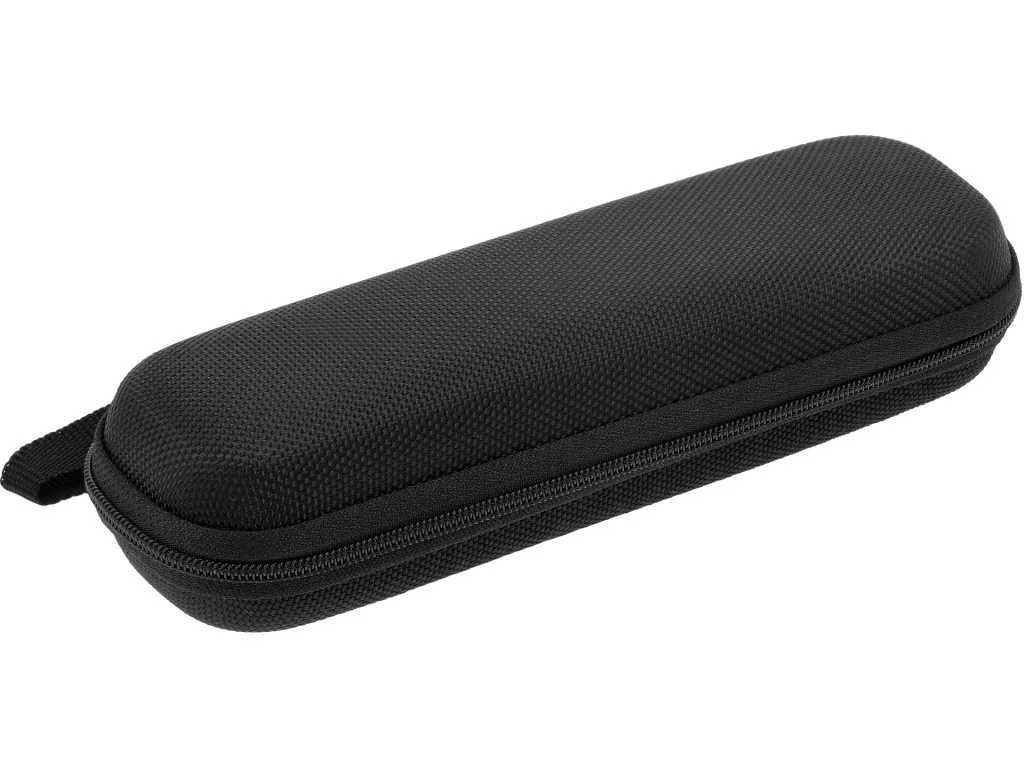

1 db cipzáras hordtáska
Hálózati töltő nem tartozék

Fontos használati tudnivaló
Áramkörön belüli mérés előtt a vizsgált készüléket feszültségmentesíteni kell, és a kondenzátorokat biztonságosan ki kell sütni. A pontosabb mérés érdekében szükség esetén használja a készülék kalibrációs funkcióját.
